  视频二合一防雷器(PT-DV/12)
此产品浏览了 4415 次

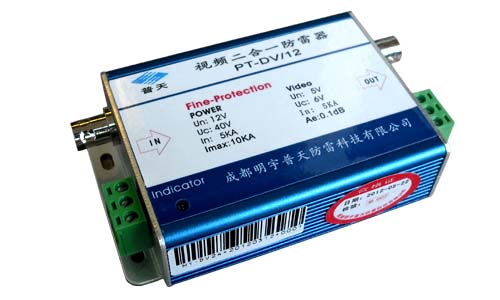

视频二合一防雷器PT-DV/12


☆产品名称
  视频二合一防雷器
型   号
   PT-DV/12
主要用途
   视频组合防雷器是根据视频的传输特点设计的,专门用于视频监控系统的防雷器。三合一防雷器是集电源、视频信号、控制信号于一体的组合式防雷器;二合一防雷器是集电源、视频信号于一体的组合式防雷器,二合一防雷器主要安装在带固定枪机摄像机前端,对摄像机进行保护。
产品特点
  1、集成式安装方便
  2、采用进口压敏电阻作为防雷元件
  3、通流容量大,残压低,保护可靠
  4、插入损耗小
  5、外观精巧,安装方便
  6、带钳位设计、精准保护
技术参数

视频二合一防雷器技术参数
型号/规格
 PT-DV/220
PT-DV/24
PT-DV/12
电源
视频
电源
视频
电源
视频
标称工作电压Un(V)
 220
5
 24
5
12
5
****持续运行电压Uc(V)
 320
6
 30
6
18
6
标称负载电流IL(A)
 10
\
 10
\
10
\
标称放电电流(8/20μS)In(A)
5
****放电电流(8/20μS)Imax
10
电压保护水平Up(V)
≤900
15
 75
15
45
15
响应时间(nS)
≤25
≤1
≤25
≤1
≤25
≤1
传输速率(Mbps)
 \
40
 \
40
\
40
插入损耗(dB)
 \
≤0.1
 \
≤0.1
\
≤0.1
温度范围(℃)
-40℃~+80℃
接口类型
压线端子
BNC
压线端子
 BNC
压线端子
BNC
接线规格
4mm2
2.5mm2
4mm2
2.5mm2
4mm2
2.5mm2
外形尺寸(mm)
120X66X27
外壳材料
天蓝色铝合金材料(整体式开模加工)
安装支架
壁挂式
防护等级
IP20

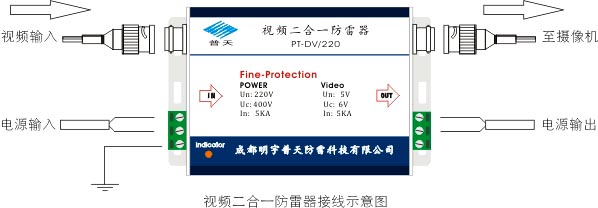

安装示图
注意事项
     一、认准接口及连接方式。
     二、防雷器串联在信号通道(外线)和被保护设备之间。
     三、防雷器的输入端(IN)与信号通道相接,输出端(OUT)与被保护设备相接,不可接反,
     四、接地可靠,地线力求短、粗、直,以减少分布电感对雷电泄放的影响。
     五、本产品无需特别维护。当系统工作出现故障时,可拆除防雷器工作,若能恢复正常,则应更换防雷器。
