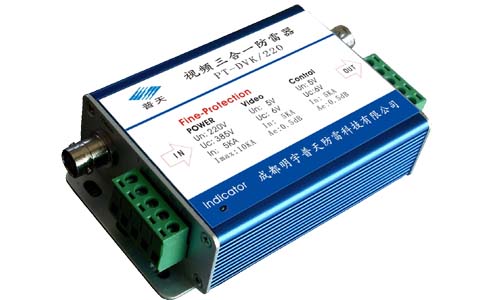

视频三合一防雷器PT-DVK/220
☆产品名称
视频三合一防雷器
☆型 号
PT-DVK/220
☆主要用途
视频组合防雷器是根据视频的传输特点设计的，专门用于视频监控系统的防雷器。三合一防雷器是集电源、视频信号、控制信号于一体的组合式防雷器；二合一是集电源、视频信号于一体的组合式防雷器。三合一主要安装在带云台的摄像机前端，保护云台摄像机。
☆产品特点
1、集成式设计、安装方便
2、采用进口压敏电阻作为防雷元件
3、通流容量大，残压低，保护可靠
4、插入损耗小
5、外观精巧，安装、维护方便
6、带钳位设计、精准保护
☆技术参数
|
视频监控三合一防雷器参数 |
|
型号/规格 |
PT-DVK/220 |
PT-DVK/24 |
PT-DVK/12 |
|
电源 |
视频 |
控制 |
电源 |
视频 |
控制 |
电源 |
视频 |
控制 |
|
标称工作电压Un(V) |
220 |
5 |
5 |
24 |
5 |
5 |
12 |
5 |
5 |
|
最大持续运行电压Uc(V) |
320 |
6 |
6 |
30 |
6 |
6 |
18 |
6 |
6 |
|
标称负载电流IL(A) |
10 |
\ |
2 |
10 |
\ |
2 |
10 |
\ |
2 |
|
标称放电电流(8/20μS)In(A) |
5 |
|
最大放电电流(8/20μS)Imax |
10 |
|
电压保护水平Up(V) |
≤900 |
15 |
15 |
75 |
15 |
15 |
45 |
15 |
15 |
|
响应时间(nS) |
≤25 |
≤1 |
≤1 |
≤25 |
≤1 |
≤1 |
≤25 |
≤1 |
≤1 |
|
传输速率(Mbps) |
\ |
40 |
10 |
\ |
40 |
10 |
\ |
40 |
10 |
|
插入损耗(dB) |
\ |
≤0.1 |
\ |
≤0.1 |
\ |
≤0.1 |
|
温度范围(℃) |
-40℃～+80℃ |
|
接口类型 |
压线端子 |
BNC |
压线端子 |
压线端子 |
BNC |
压线端子 |
压线端子 |
BNC |
压线端子 |
|
接线规格 |
4mm2 |
2.5mm2 |
2.5mm2 |
4mm2 |
2.5mm2 |
2.5mm2 |
4mm2 |
2.5mm2 |
2.5mm2 |
|
外形尺寸(mm) |
120X66X27 |
|
外壳材料 |
天蓝色铝合金材料(整体式开模加工) |
|
安装支架 |
壁挂式 |
|
防护等级 |
IP20 |

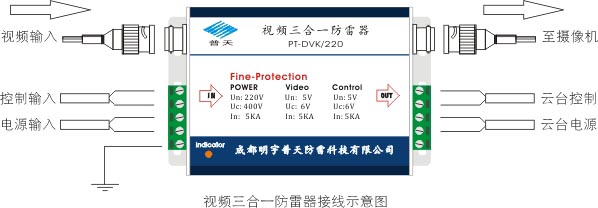

☆安装示图
☆注意事项
一、认准接口及连接方式。
二、防雷器串联在信号通道（外线）和被保护设备之间。
三、防雷器的输入端（IN）与信号通道相接，输出端（OUT）与被保护设备相接，不可接反，
四、接地可靠，地线力求短、粗、直，以减少分布电感对雷电泄放的影响。
五、本产品无需特别维护。当系统工作出现故障时，可拆除防雷器工作，若能恢复正常，则应更换防雷器。
