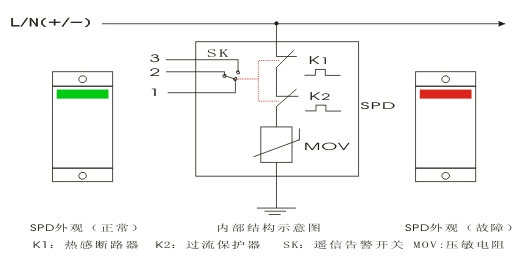

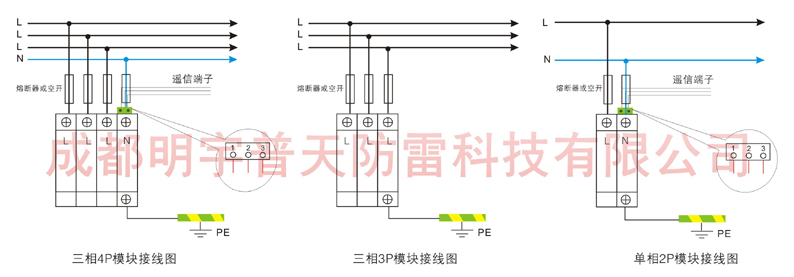

SPD并联于线路（L/N）与大地之间，在正常工作电压情况下，MOV处于高阻状态，相当于线路对地开路，不影响线路正常工作。故障显示窗口呈绿色，如图一所示。

当线路由于雷电或开关操作出现瞬时脉冲过电压时，防雷模块在纳秒级时间内迅速导通，将过电压短路到大地泄放，当该脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。

当防雷模块长期工作在超负荷工作状态，其性能劣化而发热到一定温度，模块中的热感断路器（K1）(如图二所示)会自动断开避雷模块回路，保护电源电路工作不受影响，防止火灾发生。

当线路感应过大雷电流时，过流断路器（K2）迅速断开，防止SPD爆炸。

K1或K2动作后，SPD内脱扣装置动作，使故障显示窗口显示红色（如图三所示），提醒用户更换SPD模块，同时，脱扣装置带动遥信告警开关（SK）动作，输出故障告警信号。

690V三相交流电源防雷模块参数

名称

型号

工作电压(V)

标称放电电流(kA)

最大放电电流(kA)

响应时间(nS≤)

保护水平(KV≤)

劣化指示

外壳材料

外形尺寸

接线方式

安装方式

温度范围

应用范围

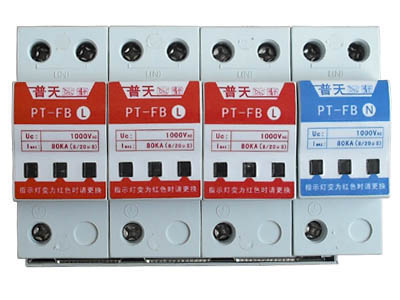

690V三相交流电源防雷模块

PT-F/4AC40-690(660/600)

600/660/690

1.5

有

阻燃材料

90×68×144

压线端子

标准轨道式安装

-40℃～+80℃

电源三级

PT-F/3AC40-690(660/600)

90×68×108

PT-FB/4AC60-690(660/600)

1.8

90×68×144

电源二级

PT-FB/3AC60-690(660/600)

90×68×108

PT-FB/4AC80-690(660/600)

2.0

90×68×144

电源二级或一级

PT-FB/3AC80-690(660/600)

90×68×108

PT-FB/4AC100-690(660/600)

100

2.3

90×68×144

PT-FB/3AC100-690(660/600)

90×68×108

PT-FB/4AC120-690(660/600)

120

2.5

90×68×144

电源一级

PT-FB/3AC120-690(660/600)

90×68×108

PT-FB/4AC160-690(660/600)

160

2.7

90×68×144

PT-FB/3AC160-690(660/600)

90×68×108

PT-FB/4AC200-690(660/600)

100

200

3.0

90×68×144

PT-FB/3AC200-690(660/600)

90×68×108

690V单相交流电源防雷模块参数

名称

型号

工作电压 (V)

标称放电电流(kA)

最大放电电流(kA)

响应时间(nS≤)

保护水平(KV≤)

劣化指示

外壳材料

外形尺寸

接线方式

安装方式

温度范围

应用范围

690V单相交流电源防雷模块

PT-FB/2AC40-690(660/600)

600/660/690

1.5

有

阻燃材料

90×68×72

压线端子

标准轨道式安装

-40℃～+80℃

电源三级

PT-FB/2AC60-690(660/600)

1.8

电源二级

PT-FB/2AC80-690(660/600)

2.0

电源二级或一级

PT-FB/2AC100-690(660/600)

100

2.3

PT-FB/2AC120-690(660/600)

120

2.5

电源三级

PT-FB/2AC160-690(660/600)

160

2.7

PT-FB/2AC200-690(660/600)

100

200

3.0
