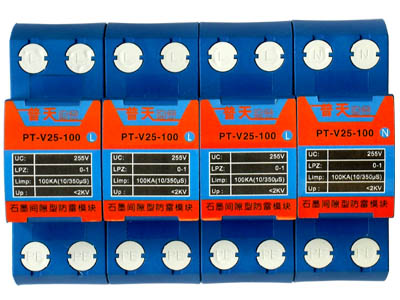

石墨间隙型防雷模块PT-V25-100/4P
☆产品名称
石磨间隙型防雷模块
☆型 号
PT-V25-100/4P
☆主要用途
本产品适用于TT电网制式或电网质量较差、电压波动较大的场合，广泛应用于移动通信基站、微波通信站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、开关箱等各种重要且易遭受直击雷袭击的配电线路及设备前端。
☆产品特点
1、模块式设计、外形美观、更换方便
2、内部采用多层高能石墨电极与高耐热性的特氟纶隔环组成、质量保证
3、响应时间快、通流容量大、残压低、保护可靠
4、采用温控电路设计、避免火灾发生
5、无漏电流、安全可靠。
☆技术参数
|
石墨间隙型防雷模块技术参数 |
|
型号 |
PT-V25-100/4P |
PT-V25-80/4P |
PT-V25-60/4P |
PT-V25-50/4P |
|
电源系统 |
TT-TN-IT |
|
额定电压 |
230V/50-60Hz |
|
最大持续运行电压Un |
255V |
|
绝缘阻抗 |
>100MΩ |
|
雷电保护区LPZ |
0-1 |
|
电压保护水平Up |
<2KV |
<1.8KV |
<1.5KV |
<1KV |
|
响应时间Ta |
<100nS |
|
脉冲电流测试(10/350μS),执行标准IEC62305-Ⅰ |
峰值电流Limp |
100KA |
80KA |
60KA |
50KA |
|
电量Q |
25.8AS |
|
单位能量W/R |
1.6MJ/Ω |
|
工作环境温度 |
﹣40℃/+85℃ |
|
外壳防护等级 |
Lp20 |
|
连接线截面积 |
10-36mm2 |
|
紧固扭矩(N.m) |
2.7 |
|
安装 |
卡接在35mm导轨上（根据DIN EN5002) |

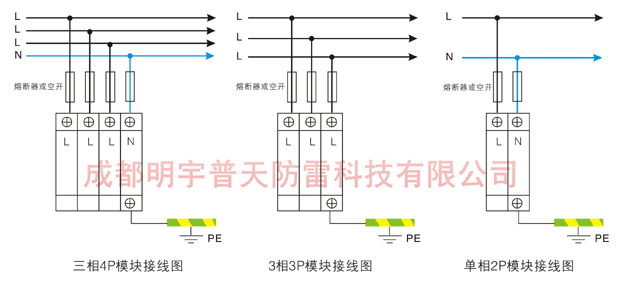

☆安装示图
|
|
|
