  1+NPE电源防雷模块
此产品浏览了 12035 次

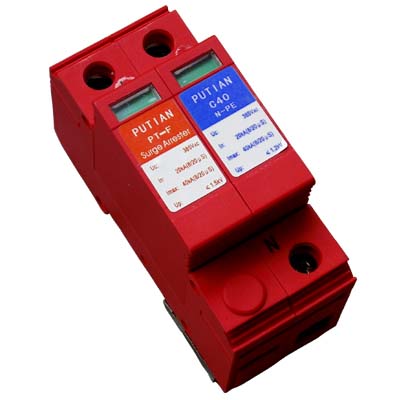

电源防雷模块PT-F/1+NPE-40
☆产品名称
  1+NPE电源防雷模块
☆型   号
   PT-F/1+NPE-40
☆主要用途
      本产品适用于TT电网制式或电网质量较差、电压波动较大的场合，广泛应用于移动通信基站、微波通信站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、开关箱等各种重要且易遭受雷击的设备。
☆工作原理

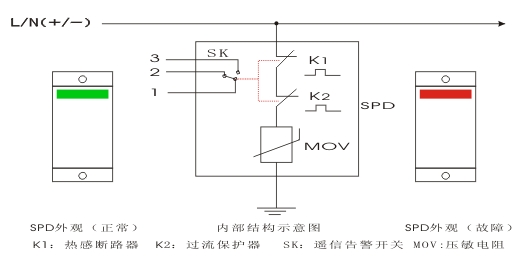

  SPD并联于线路（L/N）与大地之间，在正常工作电压情况下，MOV处于高阻状态，相当于线路对地开路，不影响线路正常工作。故障显示窗口呈绿色，如图一所示。

  当线路由于雷电或开关操作出现瞬时脉冲过电压时，防雷模块在纳秒级时间内迅速导通，将过电压短路到大地泄放，当该脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。
  当防雷模块长期工作在超负荷工作状态，其性能劣化而发热到一定温度，模块中的热感断路器（K1）(如图二所示)会自动断开避雷模块回路，保护电源电路工作不受影响，防止火灾发生。
  当线路感应过大雷电流时，过流断路器（K2）迅速断开，防止SPD爆炸。
  K1或K2动作后，SPD内脱扣装置动作，使故障显示窗口显示红色（如图三所示），提醒用户更换SPD模块，同时，脱扣装置带动遥信告警开关（SK）动作，输出故障告警信号。

☆产品特点
  1、模块式设计、外形美观、更换方便
  2、采用进口压敏电阻作为防雷元件，搞可靠、质量保证
  3、响应时间快、通流容量大、残压低、保护可靠
  4、采用温控电路设计、避免火灾发生
  5、可以定制遥信端子、方便远程监控
  6、轨道式安装、压线接线方式，安装维护非常方便
☆技术参数

1+NPE电源防雷模块参数

名称 型号 工作电压/ (V) 标称放电电流(kA) 最大放电电流(kA) 响应时间(nS≤) 保护水平(KV≤) 劣化指示 外壳材料 外形尺寸 接线方式 安装方式 保护模式 温度范围 应用范围
单相电源防雷模块 PT-F/1+NPE-20

380～420

10

20

25

1.5

有

强化阻燃材料

90×65×72

压线端子

标准轨道式安装

L-N  N-PE

-40℃～+80℃

 电源三级
PT-F/1+NPE -40

20

40

1.5

PT-FB/1+NPE -60

30

60

1.8

 90×68×144 电源二级
PT-FB/1+NPE -80

40

80

2

 电源二级或一级
PT-FB/1+NPE -100

50

100

2.3

PT-FB/1+NPE -120

60

120

2.5

 电源一级
PT-FB/1+NPE -160

80

160

2.7

PT-FB/1+NPE -200

100

120

3


☆安装示图
