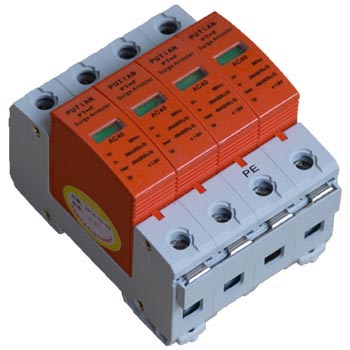

  三相电源防雷模块(40KA)
此产品浏览了 17609 次
三相电源防雷模块PT-F/4AC-40
☆产品名称
  三相电源防雷模块
☆型   号
   PT-F/4AC-40
☆主要用途
   三相电源防雷模块主要用于各种配电线路上防雷防浪涌保护作用。
☆工作原理

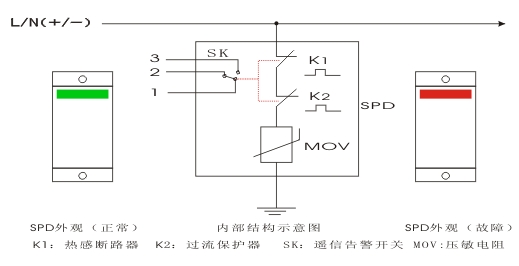

  SPD并联于线路（L/N）与大地之间，在正常工作电压情况下，MOV处于高阻状态，相当于线路对地开路，不影响线路正常工作。故障显示窗口呈绿色，如图一所示。

  当线路由于雷电或开关操作出现瞬时脉冲过电压时，防雷模块在纳秒级时间内迅速导通，将过电压短路到大地泄放，当该脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。
  当防雷模块长期工作在超负荷工作状态，其性能劣化而发热到一定温度，模块中的热感断路器（K1）(如图二所示)会自动断开避雷模块回路，保护电源电路工作不受影响，防止火灾发生。
  当线路感应过大雷电流时，过流断路器（K2）迅速断开，防止SPD爆炸。
  K1或K2动作后，SPD内脱扣装置动作，使故障显示窗口显示红色（如图三所示），提醒用户更换SPD模块，同时，脱扣装置带动遥信告警开关（SK）动作，输出故障告警信号。

☆产品特点
  1、模块式设计、外形美观、更换方便
  2、采用进口压敏电阻作为防雷元件，搞可靠、质量保证
  3、响应时间快、通流容量大、残压低、保护可靠
  4、采用温控电路设计、避免火灾发生
  5、可以定制遥信端子、方便远程监控
  6、轨道式安装、压线接线方式，安装维护非常方便
☆技术参数
三相电源防雷模块参数
名称
型号
工作电压/ (V)
标称放电电流(kA)
最大放电电流(kA)
响应时间(nS≤)
保护水平(KV≤)
劣化指示
外壳材料
外形尺寸
接线方式
安装方式
温度范围
应用范围
三相电源防雷模块
PT-F/4AC-20
380～420
10
20
25
1.5
有
强化阻燃硅橡胶
90×65×72
压线端子
标准轨道式安装
-40℃～+80℃
电源三级
PT-F/4AC-40
20
40
1.5
PT-FB/4AC-60
30
60
1.8
90×68×144
电源二级
PT-FB/4AC-80
40
80
2.0
电源二级或一级
PT-FB/4AC-100
50
100
2.3
PT-FB/4AC-120
60
120
2.5
电源一级
PT-FB/4AC-160
80
160
2.7
PT-FB/4AC-200
100
120
3.0

☆安装示图
