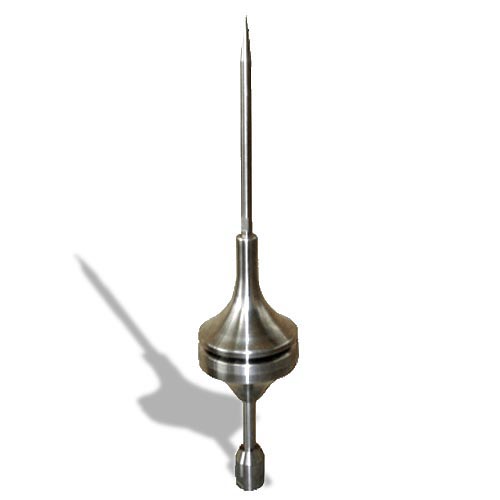

杜尔梅森避雷针系列

☆产品名称      杜尔梅森避雷针 ☆适用范围      产品适用范围：高层建筑、独立金属杆的顶部、无线通讯基站、易燃、易爆物品仓库、化学品、雷达站、油库、气象台、军事基地、矿场等。 ☆工作原理         当雷电云层形成时，云层与地面之间产生一个电场（大气），此电场强度可达到5千伏/米。从而使地面凸起部分或金属部件上开始出现电晕放电。     当雷电云层内部形成一个下行先导时，闪电电击使开始了。下行先导电荷以阶梯形式向地面移动。下行先导携带着的电荷使地面建立起来了电场。     从地面上的建筑物或物体产生了一个上行的先导。此上行先导向上传播一直到与下行先导会合。此时，闪电电流便流过所形成的通道。地面上的其他建筑物可能会生成好几个上行先导。与下行先导会合的第一个上行先导决定了闪电电击的地点。“卫星”牌提前放电避雷针的工作原理就是产生一个比普通避雷针更快的上行先导。 ☆主要特点      ●性能优越     1、在同等条件（高度）下，“Satelit+”比普通避雷针保护范围大     2、落雷更准确，减小了雷击点落于非避雷针体的概率。   ●安全可靠：无放射性元素，不锈钢材料，耐腐蚀，抗风能力强。   ●免维护：无源，无需供电，无耗能元件。   ●安装简单：重量轻，不需加装同轴屏蔽电缆。   ●造型美观。 ☆技术参数 名称 型号 高度(mm) 提前放电时间(us) 雷电通流量(KA) 材质 (Kg) 杜尔梅森避雷针针 ESE2500 700 25 500 进口304不锈钢 ESE4500 700 45 ESE6000 700 60 ΔL为E.S.E的上行抢先距离；ΔL=V（米/微秒）·ΔT（微秒 ☆保护范围        不同型号不同安装高度的“satelit+”避雷针对各类防雷建筑物的 防雷保护半径(Rp) “satelit+”避雷 针安装高度 h=避雷针高于被保护物的水平高度(m)   2 4 5 7 10 15 20 45 60 第一类防雷建筑物 ESE2500避雷针 17 34 42 43 44 45 45 - - ESE4000避雷针 24 46 58 59 59 60 60 - - ESE6000避雷针 32 64 79 79 79 80 80 - - 第二类防雷建筑物 ESE2500避雷针 23 45 57 59 61 63 65 70 - ESE4000避雷针 30 60 75 76 77 80 81 85 - ESE6000避雷针 40 78 97 98 99 101 102 105 - 第三类防雷建筑物 ESE2500避雷针 26 52 65 66 69 72 75 84 85 ESE4000避雷针 33 66 84 85 87 89 92 99 100 ESE6000避雷针 44 87 107 108 109 111 113 120 120 保护半径计算公式： 当h≥5时，Rp= [h(2D-h)+ΔL(2D+ΔL)]1/2               当h<5时，见保护半径表。 注：Rp为所考虑的水平面上的保护半径，h为针尖相对于被保护物顶部 的水平高度差，D为滚球半径（闪击距离） 第一类建筑物为20米（GB500057-94规定D=30m） 第二类建筑物为45米 第三类建筑物为60米  ☆产品优点   1、非电子式，长寿命 　2、能够在受到反复雷击放电之后保证电气连续性和功能的持续性 　3、不同保护半径的型号供用户选择 　4、无电子系统不会因浪涌冲击将其破坏； 　5、当有闪电时，才会自我激活，完全主动截击雷电系统 　6、避雷针外形美观、安全可靠，防雷系统无需维护 ☆安装示图
