单口音频线路防雷器
☆产品名称
单口音频线路防雷器
☆型 号
PT-A60-3P
☆主要用途
音频线路防雷器是专门针对音频信号线路、电话信号设备的防雷、防浪涌设保护计开发的。适用于各种音频信号设备的防雷、防浪涌保护。
☆产品特点：
1、集成式安装方便
2、采用进口压敏电阻作为防雷元件
3、通流容量大，残压低，保护可靠
4、插入损耗小
5、外观精巧，安装方便
6、带钳位设计、精准保护
☆技术参数
|
音频线路防雷器参数 |
|
名称 |
型号 |
信号电平(V) |
通流容量(kA) |
响应时间(ns)< |
特性阻抗(Ω) |
工作频率或传输速率 |
插入损耗(dB)< |
接口数量 |
接口类型 |
被保护脚 |
应用范围 |
|
音频线路防雷器 |
PT-A60-RJ11 |
110 |
5 |
1 |
100 |
60kHz |
0.1 |
单路 |
RJ11 |
2、3 |
各种通讯音频传输线路保护(各种工作电压值均可做,价格不变) |
|
PT-A60-RJ11/16 |
16路 |
|
PT-A60-RJ11/24 |
24路 |
|
PT-A60-3P |
10 |
单路 |
3P |
1、3 |
|
PT-A60-3P/30 |
串联30路、并联60路 |
|
PT-A60-4P |
单路 |
4P |
全针 |

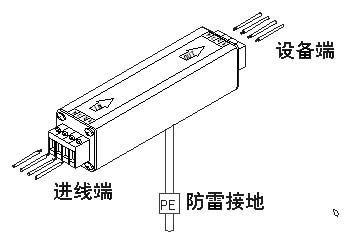

☆安装示图
☆注意事项
一、认准接口及连接方式。
二、防雷器串联在信号通道（外线）和被保护设备之间。
三、防雷器的输入端（IN）与信号通道相接，输出端（OUT）与被保护设备相接，不可接反，
四、接地可靠，地线力求短、粗、直，以减少分布电感对雷电泄放的影响。
五、本产品无需特别维护。当系统工作出现故障时，可拆除防雷器工作，若能恢复正常，则应更换防雷器。
|
|
|
